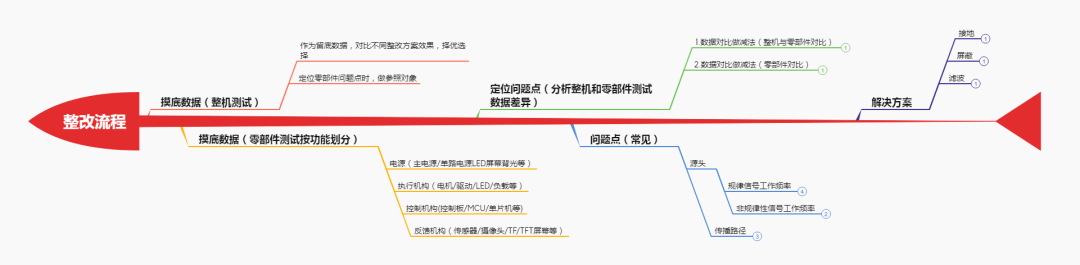

首先在案例分享前來看一下我們常規整改的一些思路：
基本思路為通過現象看本質，電磁兼容因為看不見摸不著，所以我們借助頻譜儀，電波暗室，近場掃描等手段輔助我們找到噪聲源/路徑等，然后針對問題尋找解決方案。
1.首先我們可以通過分析產品電路判斷出大概出問題的模塊,然后根據實際測試輔助定位問題點。

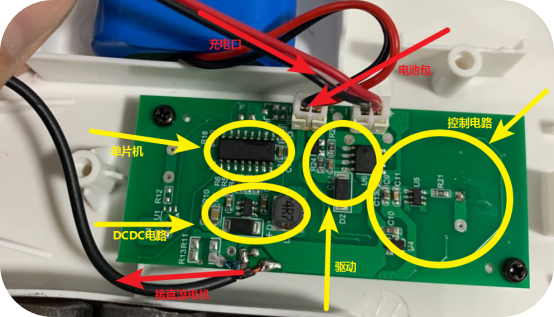

通過上圖電路按照噪聲源可劃分為電源（DCDC）、控制(轉速調整)、執行（馬達驅動）、電機。
按照一般經驗 DCDC模塊(升降壓/充放電等)、驅動模塊（開關管等）是較大噪聲控制部分（時鐘高頻噪聲）。
按照傳播路徑可劃分為 電機輸出線、充電口線、電池包線。

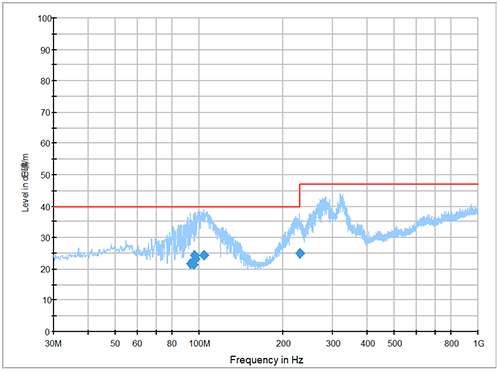

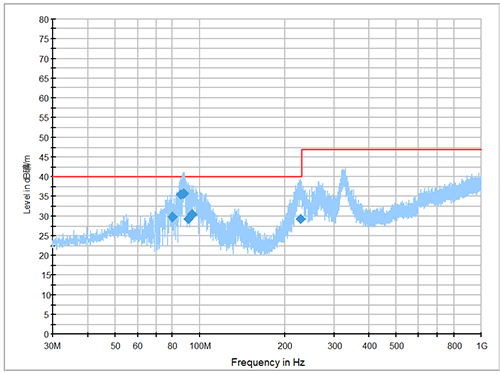

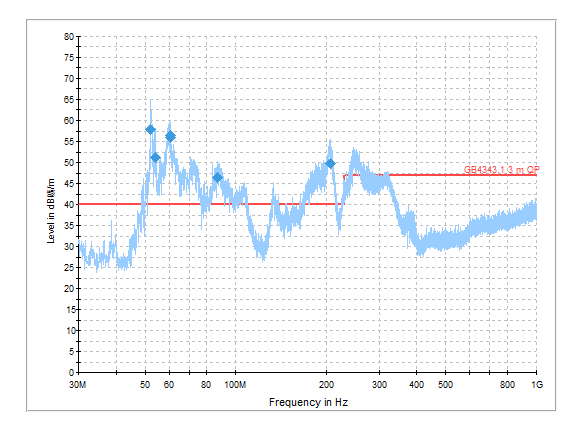

下面是測試數據：

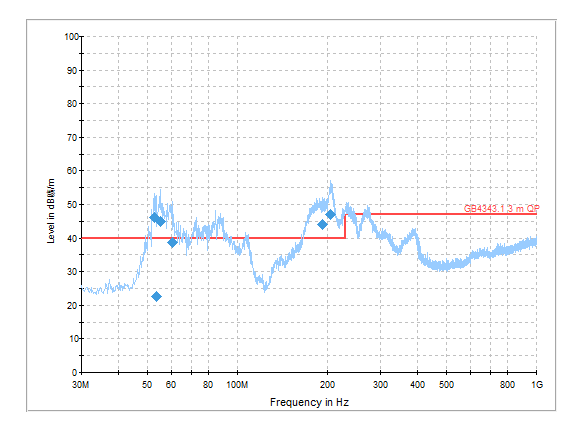

H
2.V

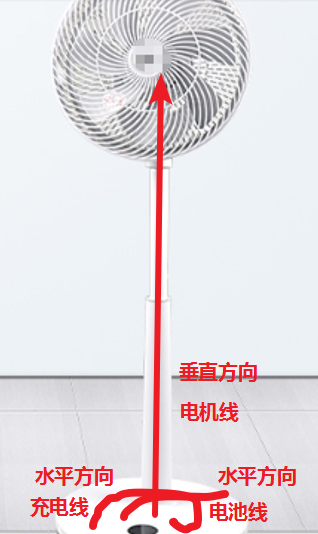

從數據上可以驗證我們之前電路的初步分析,主要是低頻的電源部分噪聲,分析水平和垂直數據差異,發現垂直方向明顯比水平數據更差,所以分析產品實物,初步判斷垂直方向電機走線較長對測試數據影響較大。
但是不能區分DCDC\驅動\電機哪個是主要影響因素。

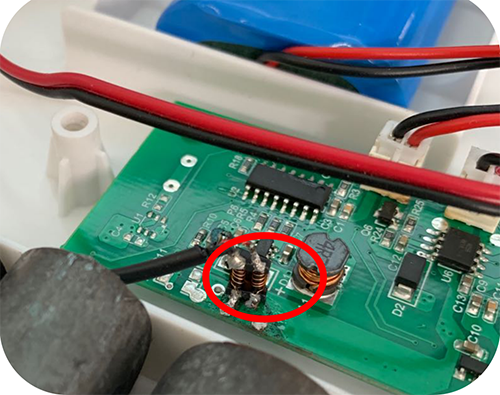

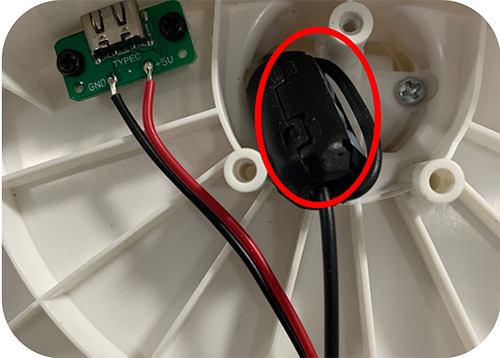

下一步對單獨零部件分析,可通過頻譜儀或者暗室單獨測試產品DCDC(掛負載)\電機通電\驅動掛負載 ，發現電機驅動部分影響比較大,所以在電機輸出線加磁環驗證有效,但是考慮到要大批量生產和保證產品一致性,使用共模電感在PCB板上做濾波,初步手工測試有效,后期需改板再次驗證。
H
V
TIPS:整改過程中,可以借助磁環/頻譜儀(近場掃描)/暗室等工具進行模塊化分析.在確定問題過程中應該關注數據的整體變化趨勢,而不是只關注某個頻點的數值變化.通過對比前后狀態數據綜合定位問題。
